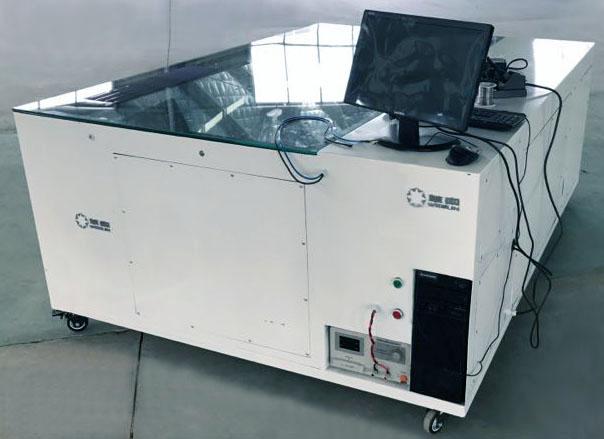

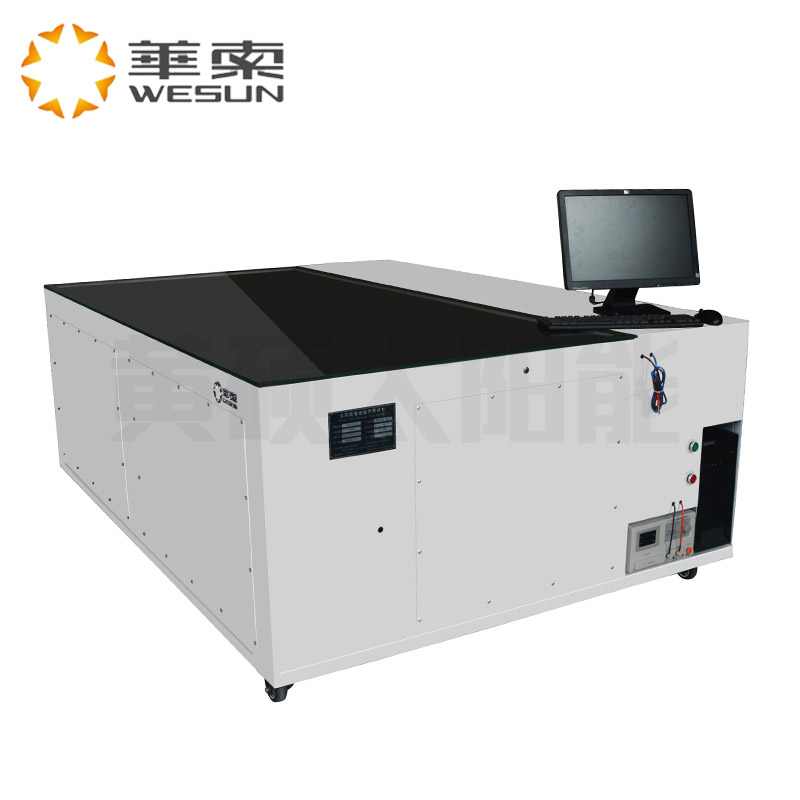

WS-EL系列太陽能電池組件EL測試儀（手動）


寧波黃碩太陽能有限公司（以下簡稱本公司），注冊商標-華索，是一家研發型的高科技企業，致力于太陽能光伏產品測試與生產自動化設備的研究、開發與銷售，以及太陽能發電系統設計與安裝服務，擁有太陽能電池片測試技術自主知識產權。
WS-EL系列產品是一款性價比優勢的太陽能電池組件EL紅外測試儀，該太陽能電池組件EL測試儀利用太陽能電池電致發光原理，太陽能電池在加載一定的電壓／電流時會輻射發光，其電致發光亮度正比于少子擴散長度，缺陷處因具有較低的少子擴散長度而發出較弱的光，會形成較暗的影像，通過CCD攝像機捕獲近紅外光圖像并顯示，可以判定電池的缺陷類型和缺陷程度。

2.技術特點:
（1）采用高分辨率CCD攝像機，近紅外曝光鏡頭，可根據用戶需求配置不同相機，其中，單相機1000萬像素/雙相機500萬像素，在沒有太陽光直射的情況下，不需要暗箱環境。采用usb2.0接口，便于攜帶和安裝。
（2）采用可編程電源做為電池組建的測試供電電源，輸出值為≤60V/10A，
可通過上位機軟件控制輸出電壓和電流，在實際應用中可針對不同的電池組件設定不同的參數，簡化操作。
（3）整機測試過程：
客戶可以有選擇性的操作。
A、在有日光直射/散射的房間，客戶在測試時，需要蓋上機箱蓋/或裝上深色窗簾，杜絕外部光線干擾，在暗箱環境下進行操作。
B、在無日光直射的房間，不需要蓋上機箱蓋，可以直接進行測試。
3.測試速度快：＞1.5S 一次。（1-5S可調）

使用對象

該測試儀主要面向太陽能電池組件、太陽能電池片生產廠商，以及從事太陽能研究的科研院校等。本公司竭誠為用戶提供測試儀使用、維護等售后服務，本設備免費質保一年（玻璃、鏡子等易損件除外）。

技術參數

二、技術參數
（1）高分辨率CCD攝像機，單相機1000萬像素/雙相機500萬像素；
（2）工業級近紅外光學模組，室內測試無需上蓋；
（3）可編程直流電源，輸出≤60V/10A,分辨率1mA；
（4）測試時間：≥1.5S 一次。（1-5S可調）
（5）機箱規格：2180 * 1720 * 800mm
（6）有效測試面積：1100mm X 2100mm
（7）測試系統：windows xp
（8）工作溫度：10～50℃
（9）工作時間：可連續工作24小時
（10）電源：單相220V/50Hz/1KW
注：技術參數可能因技術升級或出廠批次不同，有細微調整。
